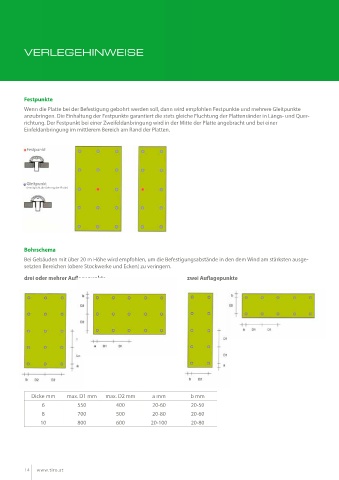

VerlegeHinweise

Festpunkte
Wenn die Platte bei der Befestigung gebohrt werden soll, dann wird empfohlen Festpunkte und mehrere Gleitpunkte
anzubringen. Die Einhaltung der Festpunkte garantiert die stets gleiche Fluchtung der Plattenränder in längs- und Quer-
richtung. Der Festpunkt bei einer Zweifeldanbringung wird in der Mitte der Platte angebracht und bei einer
Einfeldanbringung im mittlerem Bereich am rand der Platten.

Festpunkt

Gleitpunkt
(ermöglicht die Dehnng der Platte)

Bohrschema
Bei Gebäuden mit über 20 m Höhe wird empfohlen, um die Befestigungsabstände in den dem Wind am stärksten ausge-
setzten Bereichen (obere Stockwerke und Ecken) zu veringern.
drei oder mehrer Auflagepunkte zwei Auflagepunkte

Dicke mm max. D1 mm max. D2 mm a mm b mm
6 550 400 20-60 20-50
8 700 500 20-80 20-60
10 800 600 20-100 20-80
