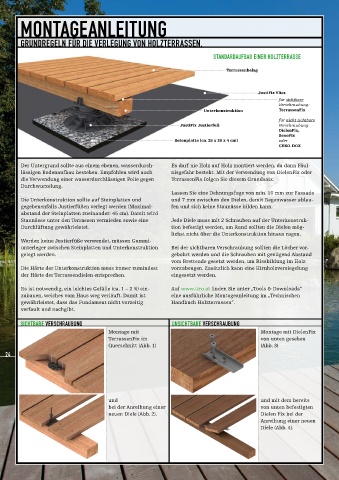

montageanleitung


        grundregeln für die verlegung von holzterrassen.


                                                                            standardaufbau einer holzterrasse

                                                                                 Terrassenbelag



                                                                                            JustiFix Vlies
                                                                                                   für sichtbare
                                                                                                   Verschraubung:
                                                                         Unterkonstruktion         TerrassenFix
                                                                                                   für nicht sichtbare
                                                                JustiFix Justierfuß                Verschraubung:
                                                                                                   DielenFix,
                                                                                                   SenoFix
                                                              Betonplatte (ca. 25 x 25 x 4 cm)     oder
                                                                                                   CEKO-DOX


        Der Untergrund sollte aus einem  ebenen, wasserdurch-  Es darf nie Holz auf Holz montiert werden, da dann Fäul-
        lässigen Bodenaufbau bestehen. Empfohlen wird auch   nisgefahr besteht. Mit der Verwendung von  DielenFix oder
        die Verwendung einer wasserdurchlässigen Folie gegen    TerrassenFix folgen Sie diesem Grundsatz.
        Durch wurzelung.
                                                             Lassen Sie eine Dehnungsfuge von min. 10 mm zur Fassade
        Die Unterkonstruktion sollte auf Steinplatten und    und 7 mm zwischen den Dielen, damit Regenwasser ablau-
        gegebenenfalls  Justierfüßen verlegt werden (Maximal-  fen und sich keine  Staunässe bilden kann.
        abstand der Steinplatten zuein ander: 45 cm). Damit wird
        Staunässe unter den Terrassen vermieden sowie eine   Jede Diele muss mit 2 Schrauben auf der Unterkonstruk-
        Durchlüftung gewährleistet.                          tion befestigt wer den, am Rand sollten die Dielen mög-
                                                             lichst nicht über die Unter konstruktion hinaus ragen.
        Werden keine Justierfüße verwendet, müssen Gummi-
        unterleger zwischen Steinplatten und Unterkonstruktion   Bei der sichtbaren Verschraubung sollten die Löcher vor-
        gelegt werden.                                       gebohrt werden und die Schrauben mit genügend  Abstand
                                                             vom Brettende gesetzt werden, um Riss bildung im Holz
        Die Härte der Unterkonstruktion muss immer zumindest   vor zubeugen. Zusätzlich kann eine Hirn holz versiegelung
        der Härte der Terrassendielen entsprechen.           eingesetzt  werden.

        Es ist notwendig, ein leichtes Gefälle (ca. 1 – 2 %) ein-  Auf www.tiro.at finden Sie unter „Tools & Downloads“
        zubauen, welches vom Haus weg verläuft. Damit ist    eine ausführliche Montageanleitung im „Technischen
          gewährleistet, dass das Fundament nicht vorzeitig   Handbuch Holzterrassen“.
        verfault und nachgibt.

        sichtbare verschraubung                              unsichtbare verschraubung
                                       Montage mit                                           Montage mit DielenFix
                                       TerrassenFix im                                       von unten gesehen
                                       Querschnitt (Abb. 1)                                  (Abb. 3)
   24








                                       und                                                   und mit dem bereits
                                       bei der Anreihung einer                               von unten befestigten
                                       neuen Diele (Abb. 2).                                 Dielen Fix bei der
                                                                                             Anreihung einer neuen
                                                                                             Diele (Abb. 4).
